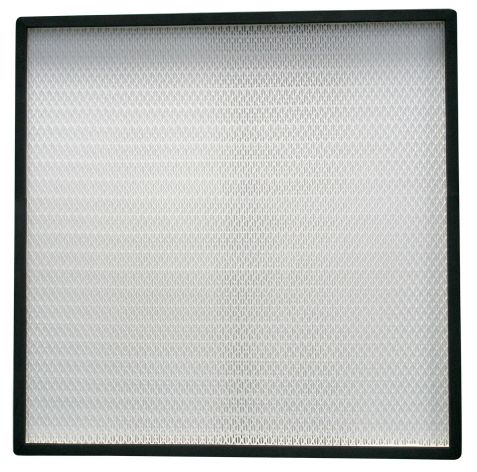

超高效過濾器-無隔板
設計特點：
1主要用于過濾0.12um以上的空氣懸浮顆粒，作為十級與一級過濾系統的末端過濾。
2濾料采用美國HV超細玻璃纖維濾紙制成，以熱熔膠為分隔。
3此設計降低了運行成本，無隔板的熱塑性隔膠可以確保相同褶層間距，保證了最佳氣流通過，達到高容塵量，充分利用了過濾器整個深度的濾材。
4外框采用經陽極處理增加強硬度及耐久的防腐性。
5過濾器四周均用特殊密合劑密封，確保整個過濾器的密封性。
6在過濾器進、出風面加裝噴塑護網，以保護濾紙不被損壞。
7每臺過濾器均經嚴格測試。
8過濾效率等級：U15、U16、U17（EN1822）。
性能特點：
1效率高、阻力低、容塵量高；
2重量輕、厚度?。?/span>
3安裝方便、運行成本低。
應用領域：
廣泛用于超LSI制造工廠、半導體制造工廠、原子力研究中心、無塵室、超凈實驗室、超凈工作臺等其他要求超高潔凈度的場合。
構成材料及運行條件：
濾料 | 美國HV超細玻璃纖維濾紙 |
密封膠 | PU雙組份聚氨脂AB膠 |
框材 | 鋁型材框、鋁板折框、鍍鋅框、不銹鋼框 |
防護網 | 噴塑菱形網 |
分隔物 | EVA熱熔膠 |
密封膠條 | EVA、氯丁橡膠 |
過濾效率 | U15:99.999-99.9995%@0.12μm U16:99.9999-99.99995%@0.12μm U17:99.99999-99.999995%@0.12μm |
使用最高溫度 | 70℃ |
使用最高濕度 | 100% |
風量與阻力的關系：
型號尺寸及其它參數：
規格尺寸 | 額定風量 | 過濾面積 | 容塵量 | 初阻力 | 終阻力 | 過濾效率 |
(W×H×D)(mm) | (m3/h) | (m2) | (g) | (Pa) | (Pa) | |
320*320*50 | 150 | 1.99 | ≈160 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
484*484*50 | 300 | 4.51 | ≈360 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
610*610*50 | 450 | 7.13 | ≈570 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
915*610*50 | 650 | 10.58 | ≈850 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
1170*570*50 | 750 | 12.57 | ≈1000 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
1220*610*50 | 850 | 14.04 | ≈1130 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
320*320*69 | 200 | 2.89 | ≈230 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
484*484*69 | 400 | 6.55 | ≈530 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
610*610*69 | 600 | 10.37 | ≈830 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
915*610*69 | 900 | 15.39 | ≈1230 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
1170*570*69 | 1100 | 18.28 | ≈1460 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 | ||||
1220*610*69 | 1200 | 20.41 | ≈1640 | ≤150 | 400-600 | U15 |
≤160 | 400-600 | U16 | ||||
≤170 | 400-600 | U17 |
